Ascenseur de maison à Simandres (69) : superposer trémie de sous-sol et vide d’escalier au centimètre — un défi technique sans droit à l’erreur

Il y a des projets qui se résolvent avec des catalogues et des délais standards. Et il y a ceux qui se résolvent avec un crayon, un relevé de cotes millimétreux, et la conviction que l’étude préalable est l’étape la plus importante du chantier. L’installation réalisée pour ce couple de Simandres appartient résolument à la deuxième catégorie.

Trois niveaux à relier — sous-sol, rez-de-chaussée, étage des chambres. Un hall principal traversant les trois niveaux avec un vide d’escalier au-dessus et des murs de soutien au sous-sol. Une contrainte structurelle majeure : le volume disponible pour la trémie n’est défini qu’à l’intersection exacte de ces deux réalités, et elles ne s’alignent pas naturellement. L’implantation de l’ascenseur devait être calculée au centimètre — pas approximativement, pas « à peu près » — pour que la gaine s’inscrive dans l’espace sans toucher la structure et sans empiéter sur les circulations.

Premier Ascenseurs a réalisé cette installation. Voici comment.

Le contexte : un couple fragilisé par l’âge et les hospitalisations, une maison sur trois niveaux

Quand la mobilité s’érode et que la maison devient contrainte

Pour ce couple de Simandres, la situation s’était dégradée progressivement. Des difficultés articulaires, une succession d’hospitalisations liées à des problèmes de santé sérieux, et la réalité d’une maison sur trois niveaux dont la structure verticale — l’escalier — était devenue physiquement pénible, puis risquée. Chaque montée représentait un effort disproportionné. Chaque descente, une prise de risque.

La décision d’installer un ascenseur ne s’est pas prise à la légère. C’est une décision mûrement réfléchie, avec la conscience que cet appareil allait devenir un élément central de leur quotidien — et que sa conception devait être irréprochable, esthétiquement comme techniquement.

Une exigence double : fonctionnalité et intégration

Le couple avait une vision claire. L’ascenseur devait fonctionner parfaitement — silencieux, fluide, fiable — mais il devait aussi s’intégrer dans leur maison sans la dénaturer. Le hall principal, lumineux et traversant, était précisément l’espace qui les avait séduits dans cette maison. L’ascenseur devait y trouver sa place comme un objet architectural cohérent, pas comme un équipement technique imposé.

Tout vitré. Cadres blancs. Portes automatiques pour le confort du quotidien. Ces exigences étaient posées dès le premier rendez-vous — et elles ont guidé chaque décision de conception.

Le défi technique majeur : superposer trémie de sous-sol et vide d’escalier

Deux volumes indépendants à aligner parfaitement

La configuration structurelle de la maison posait un problème d’une précision redoutable. Au sous-sol, les murs de soutien définissent un volume disponible pour la trémie — encadré de contraintes structurelles qui ne peuvent pas être déplacées. Au rez-de-chaussée et à l’étage, le vide d’escalier dans le hall principal définit un autre volume — lui aussi encadré par les murs, la cage d’escalier et la trémie existante.

Pour que l’ascenseur puisse fonctionner sur les trois niveaux dans une gaine continue, ces deux volumes doivent se superposer parfaitement à la verticale. Si le volume disponible au sous-sol est décalé de quelques centimètres par rapport au vide d’escalier au-dessus, la gaine ne peut pas être implantée. Il n’y a pas de solution de compromis : soit les volumes s’alignent, soit le projet n’est pas possible à cet emplacement.

⚠️  Un décalage de 5 centimètres entre la trémie de sous-sol et le vide d’escalier rend l’implantation impossible sans travaux structurels lourds. La précision du relevé de cotes et de l’analyse géométrique est la condition absolue de faisabilité.

Le relevé de cotes : une opération chirurgicale

Premier Ascenseurs a réalisé un relevé de cotes exhaustif sur les trois niveaux, en prenant des mesures indépendantes à chaque niveau et en les rapportant à un référentiel vertical commun. Ce travail a permis de cartographier précisément les volumes disponibles à chaque hauteur et de déterminer l’intersection exacte entre le volume contraint par les murs de soutien du sous-sol et le vide d’escalier au-dessus.

Le résultat : une implantation possible, mais avec des tolérances très réduites. La gaine devait être positionnée à des cotes exactes dans les deux axes horizontaux, sans marge d’approximation. Chaque centimètre de la trémie a été défini et documenté avant que la moindre pièce soit commandée.

💡 C’est le niveau le plus contraint (sous-sol, 98 × 126 cm) qui définit le gabarit de toute la gaine. Les 2 cm de tolérance correspondent aux jeux de fonctionnement réglementaires de la structure autoporteuse — ils ne peuvent pas être réduits.

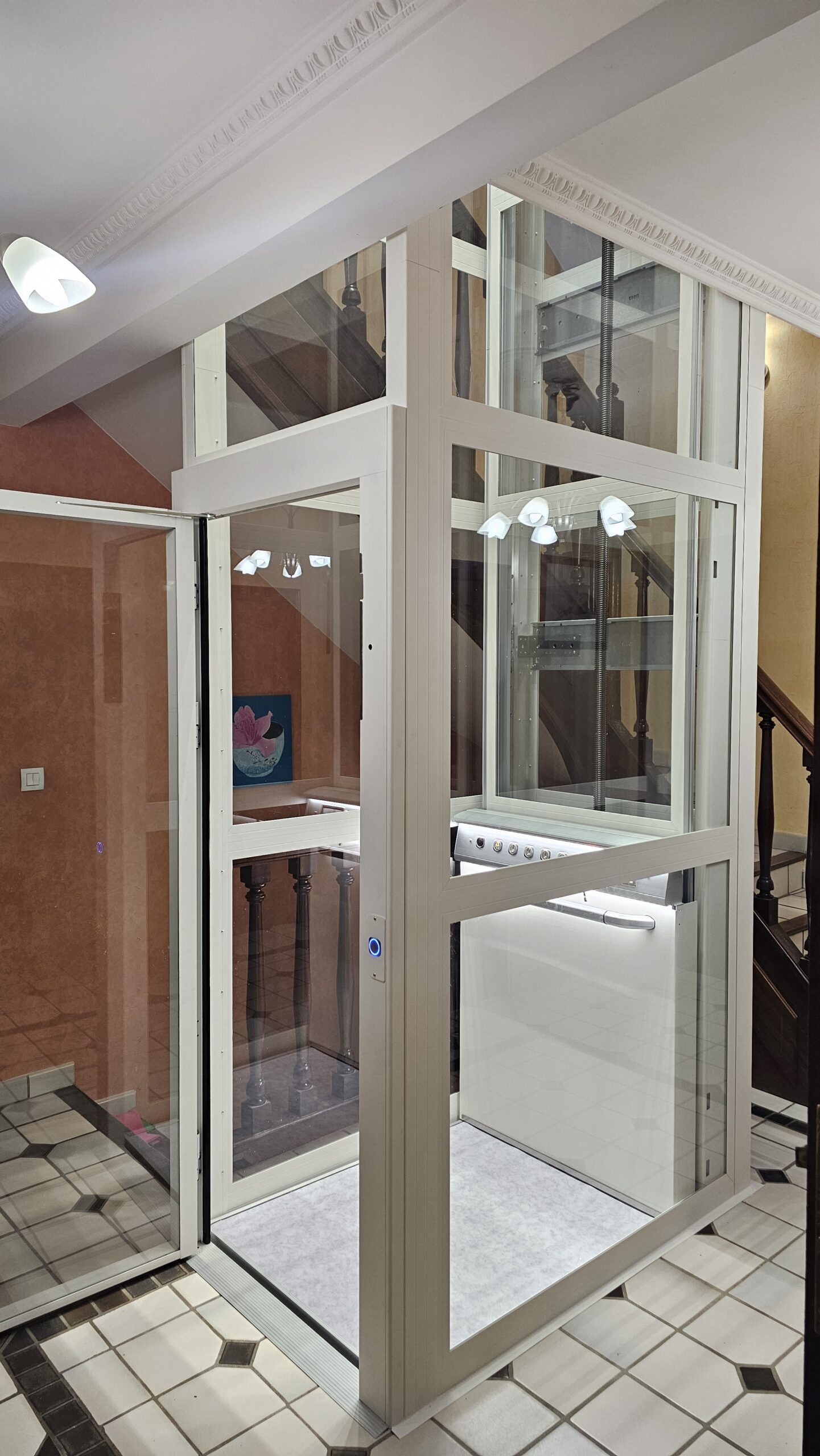

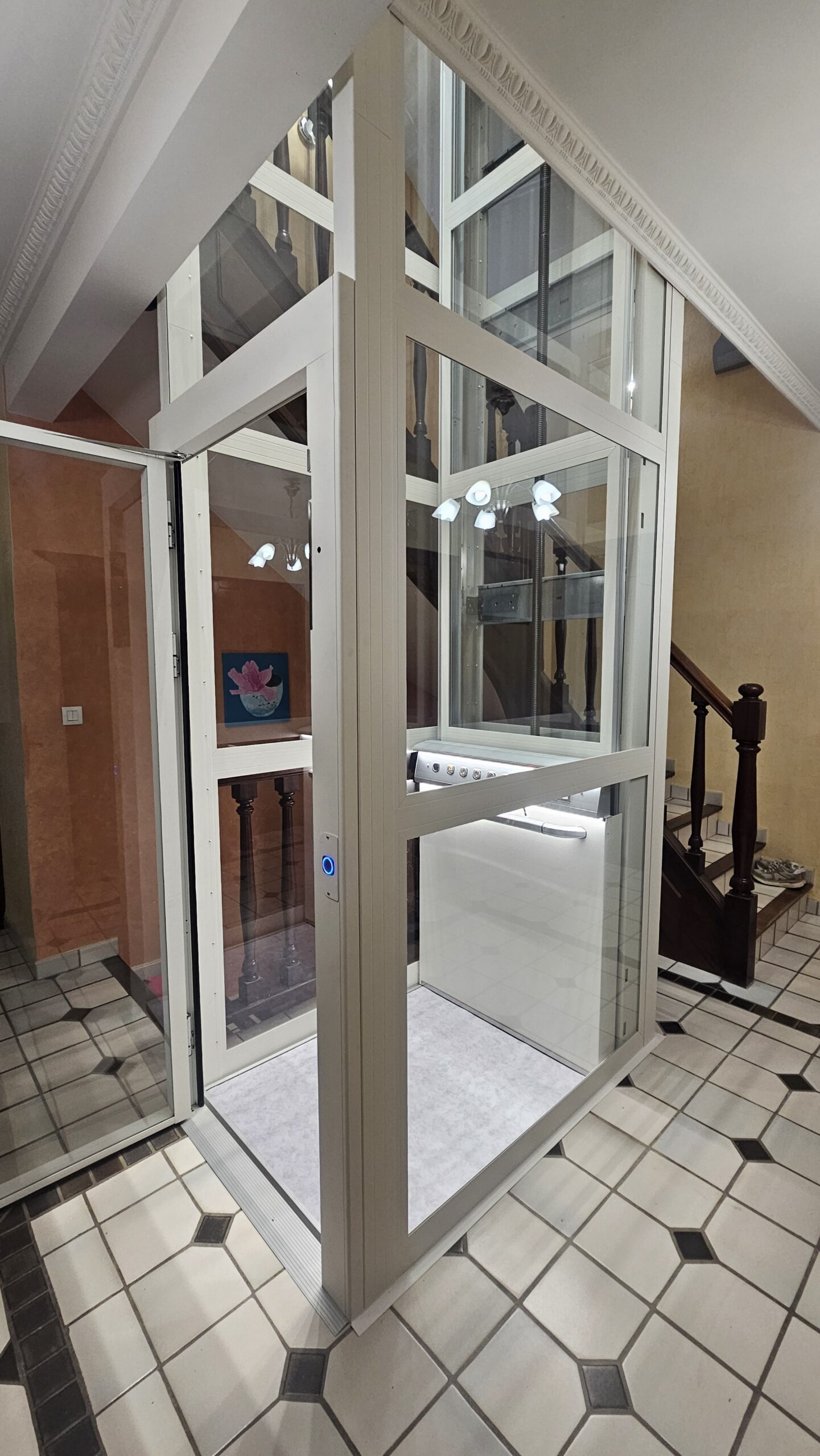

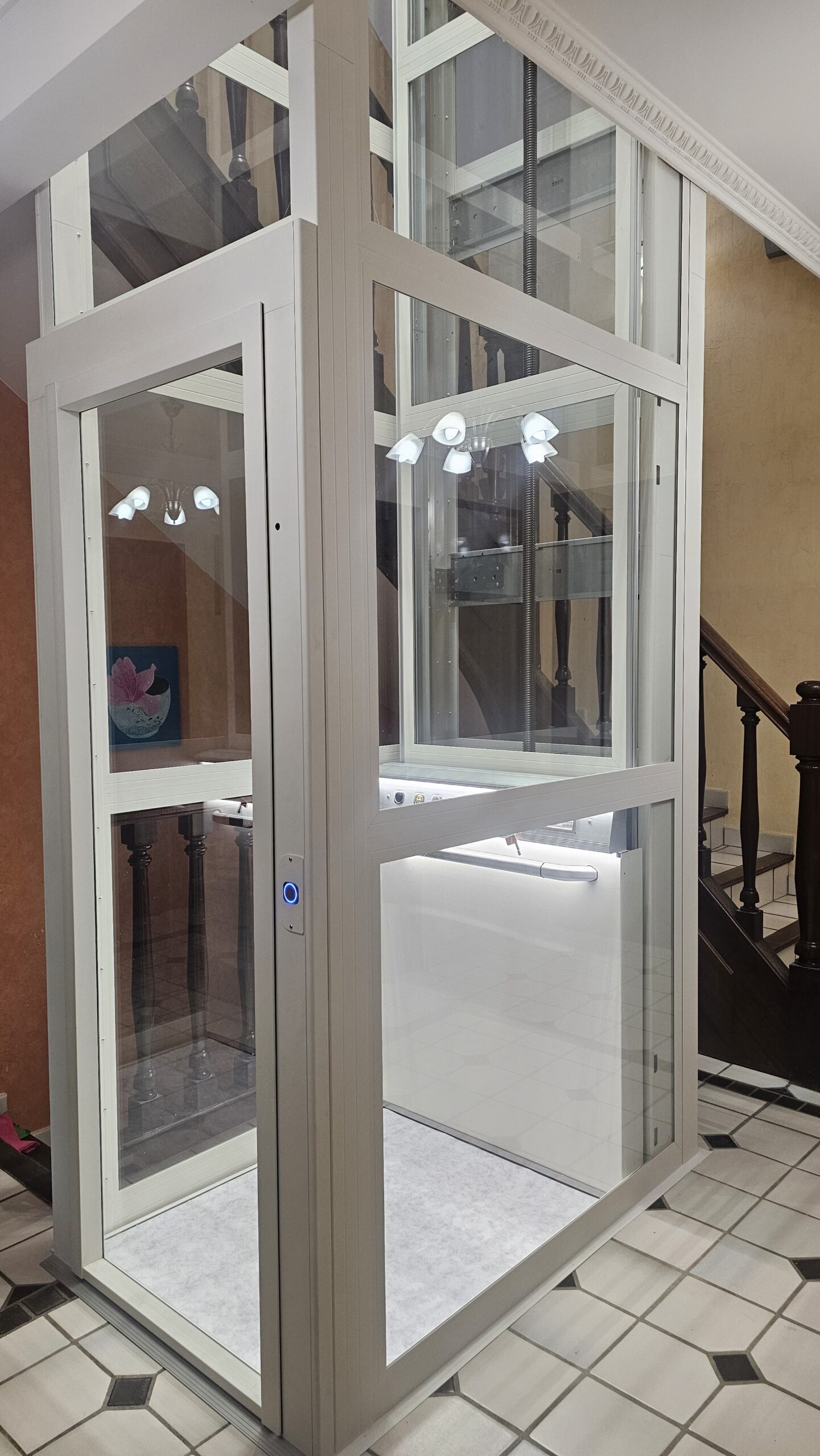

Le design : tout vitré, RAL 9010, pour une présence lumineuse

RAL 9010 blanc pur : le choix de la lumière

Le RAL 9016 est le blanc standard de l’industrie — légèrement froid, souvent utilisé par défaut. Le RAL 9010 est un blanc pur, légèrement plus chaud, plus proche du blanc naturel — celui des murs peints à la chaux, des plafonds hauts, des espaces qui ont de la personnalité. Dans ce hall principal lumineux, avec ses murs clairs et sa hauteur générée par le vide d’escalier, le RAL 9010 s’imposait : moins industriel, plus architectural.

L’ensemble des profilés aluminium de la gaine — cadres de vitrages, traverses structurelles, seuils, encadrements de portes — a été laqué RAL 9010. Ce choix cohérent de bout en bout donne à l’ensemble une lecture visuelle immédiate : blanc, lumineux, transparent.

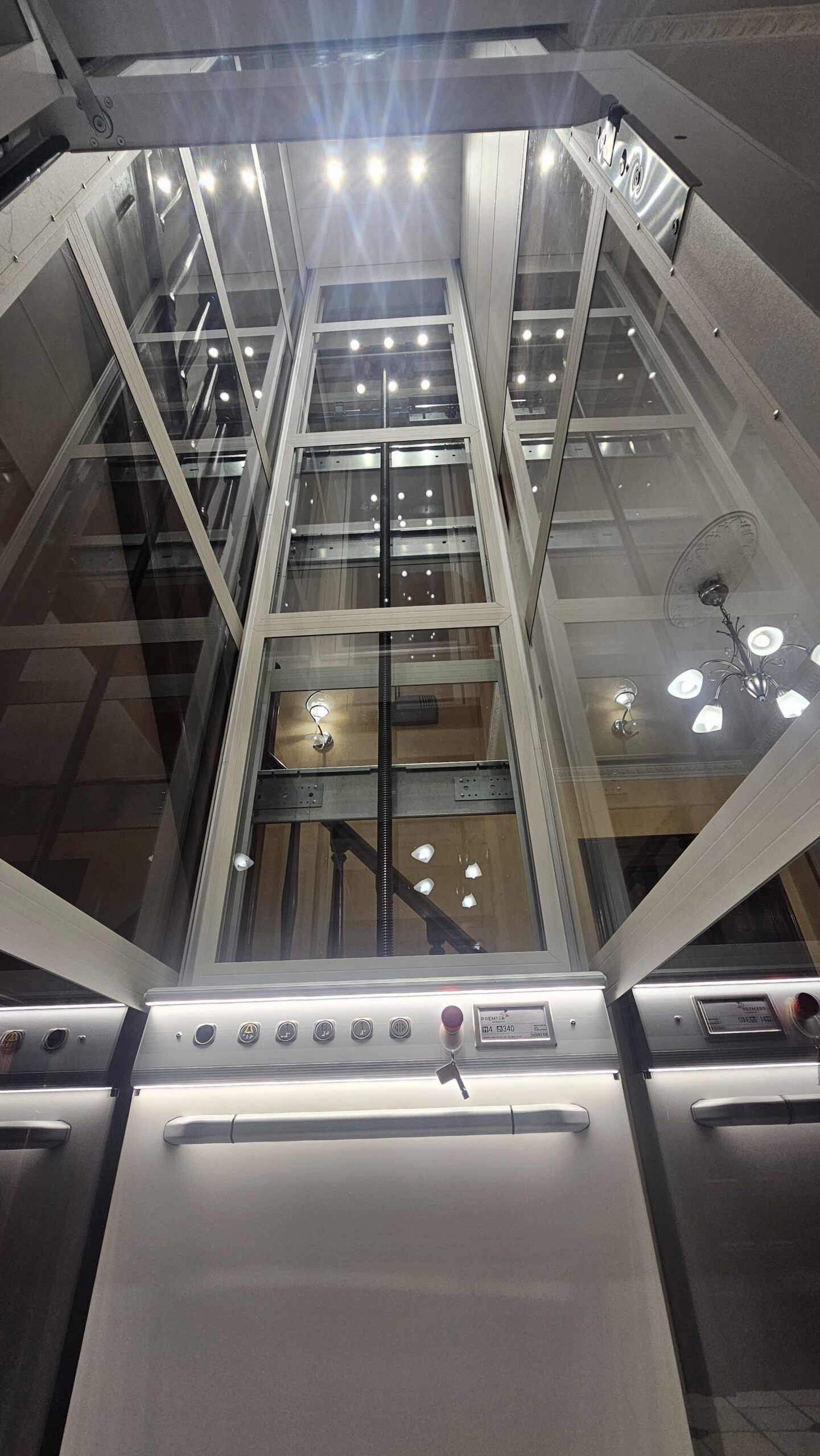

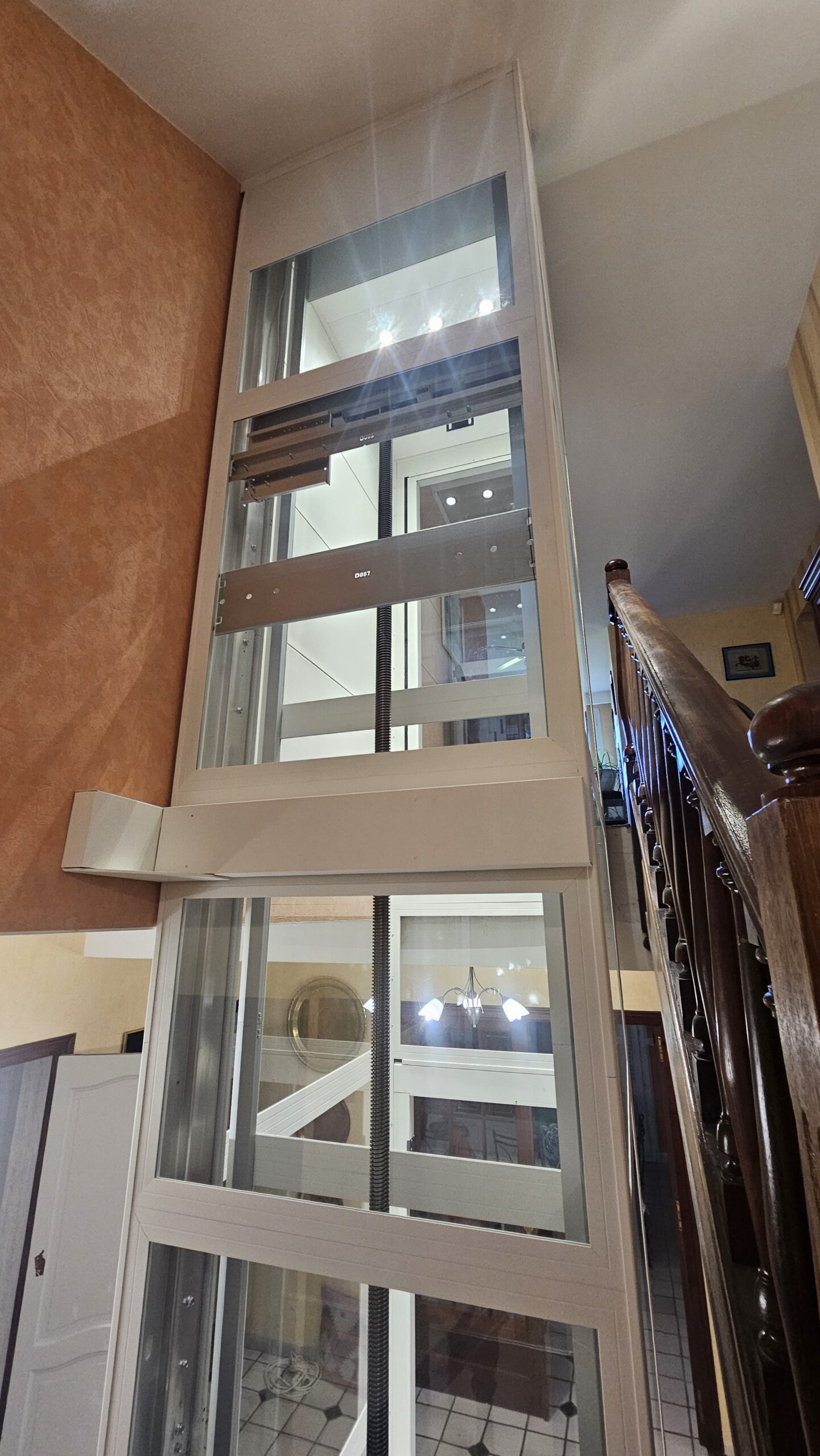

Le vitrage intégral y compris sur la face machinerie

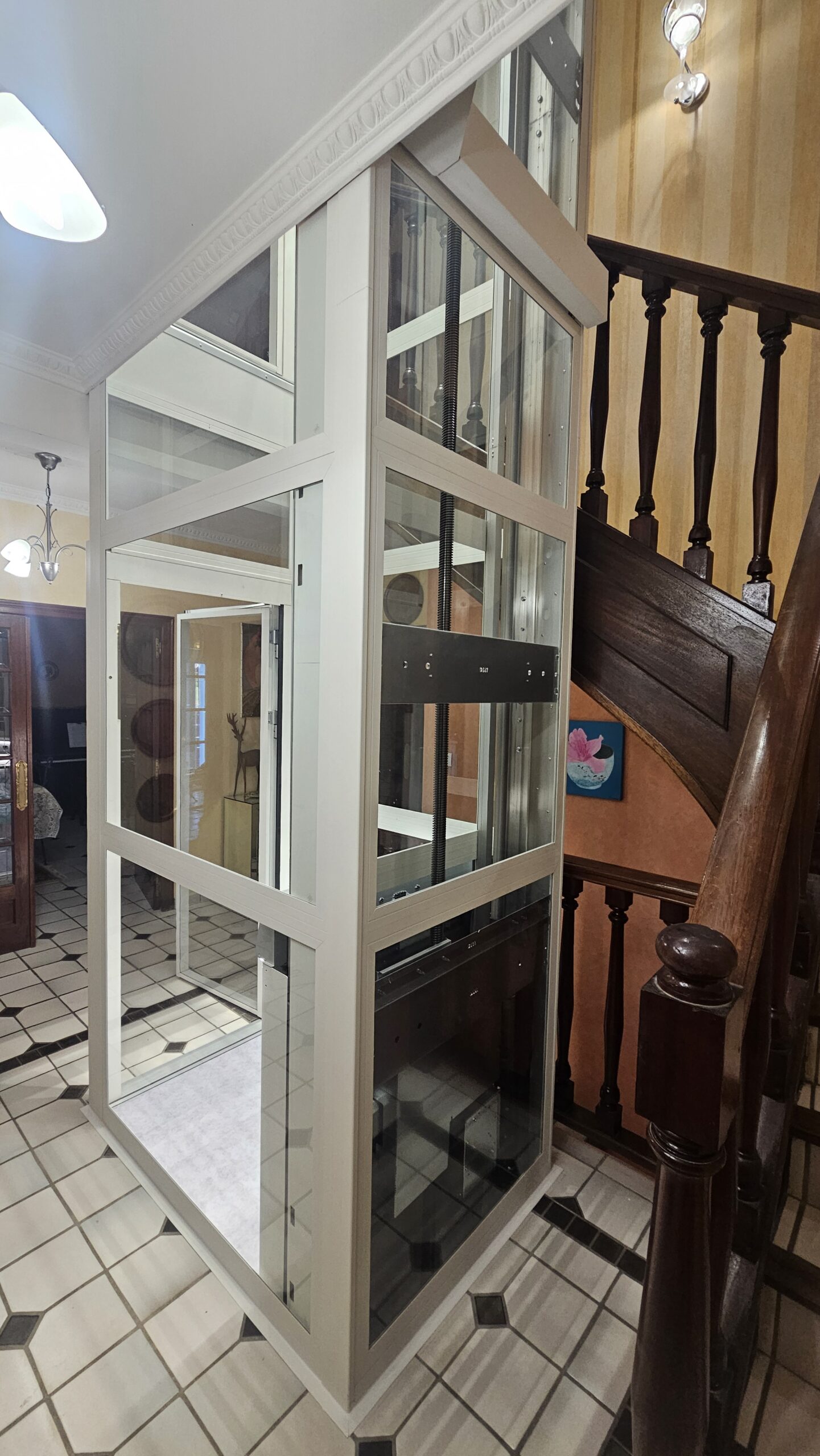

La décision la plus significative du point de vue esthétique : vitrer également la face qui abrite la machinerie — le mécanisme de vis sans fin, l’armoire de manœuvre, les organes de transmission. Sur un ascenseur standard, cette face est habillée d’un panneau tôlé opaque. Ici, elle est traitée en vitrage feuilleté teinté.

Les raisons sont doubles. D’abord, la cohérence visuelle : depuis le hall, une face tôlée rompt immédiatement la transparence de l’ensemble et crée un volume opaque pesant. Ensuite, l’apport de lumière : même légèrement teinté, le verre laisse passer la lumière naturelle du hall à travers l’ensemble de la gaine — un effet que le tôle bloque complètement.

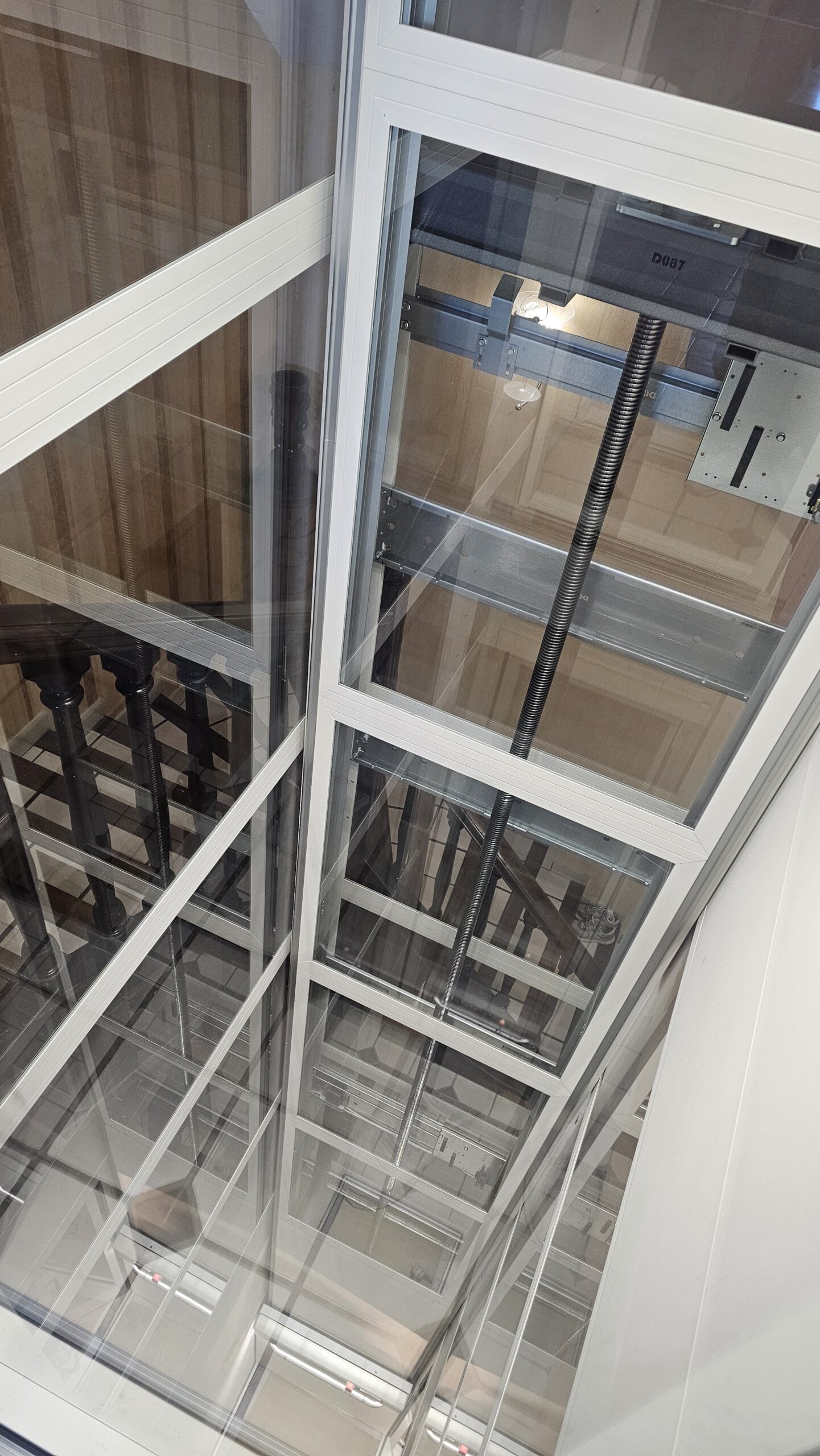

La mécanique visible à travers un vitrage teinté crée un effet involontaire mais heureux : elle transforme l’ascenseur en objet technique à assumer, dans l’esprit d’une architecture industrielle maîtrisée. Ce n’est plus une machine que l’on cache — c’est un mécanisme que l’on expose comme un élément de composition.

Le calepinage précis : panneaux tôlés et vitrés selon les faces et les hauteurs

Tout le travail esthétique d’une gaine d’ascenseur habillée se joue dans le calepinage — la définition précise de la position, la dimension et le type de chaque panneau. Un calepinage mal étudié produit des joints qui ne s’alignent pas, des panneaux trop grands ou trop petits, des zones de hauteur non traitées.

Sur ce projet, le calepinage a été établi en tenant compte de plusieurs contraintes simultanées : les hauteurs nettes entre niveaux (différentes à chaque niveau), les zones structurelles (traverses, seuils de portes) qui reçoivent nécessairement des panneaux tôlés, et les faces visibles depuis le hall versus les faces internes moins visibles qui peuvent recevoir un habillage simplifié.

✅ L’alignement des joints horizontaux entre panneaux sur les niveaux de plancher fini est systématiquement vérifié lors du calepinage. C’est ce détail, invisible une fois l’ensemble posé, qui signe la qualité du travail.

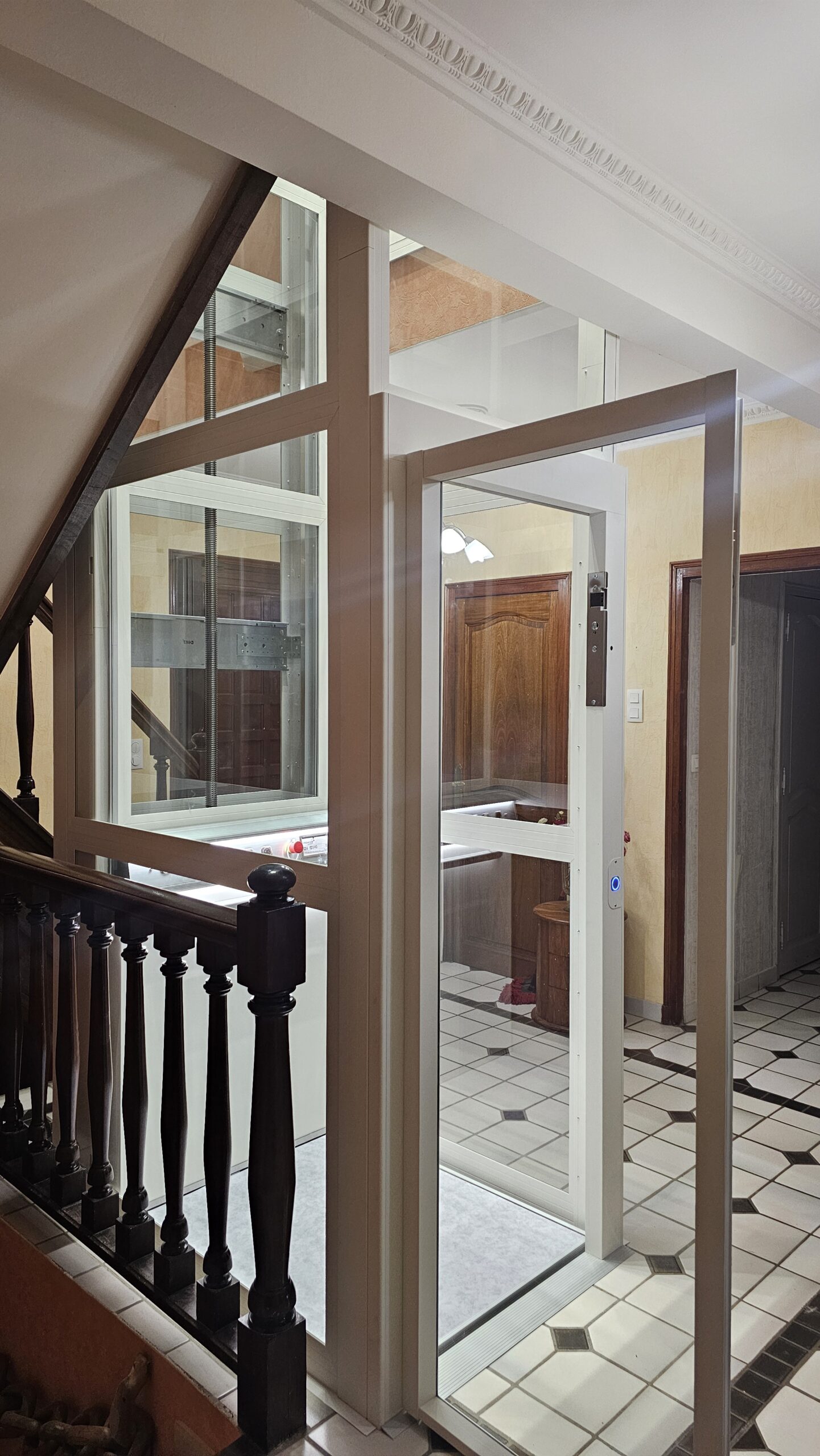

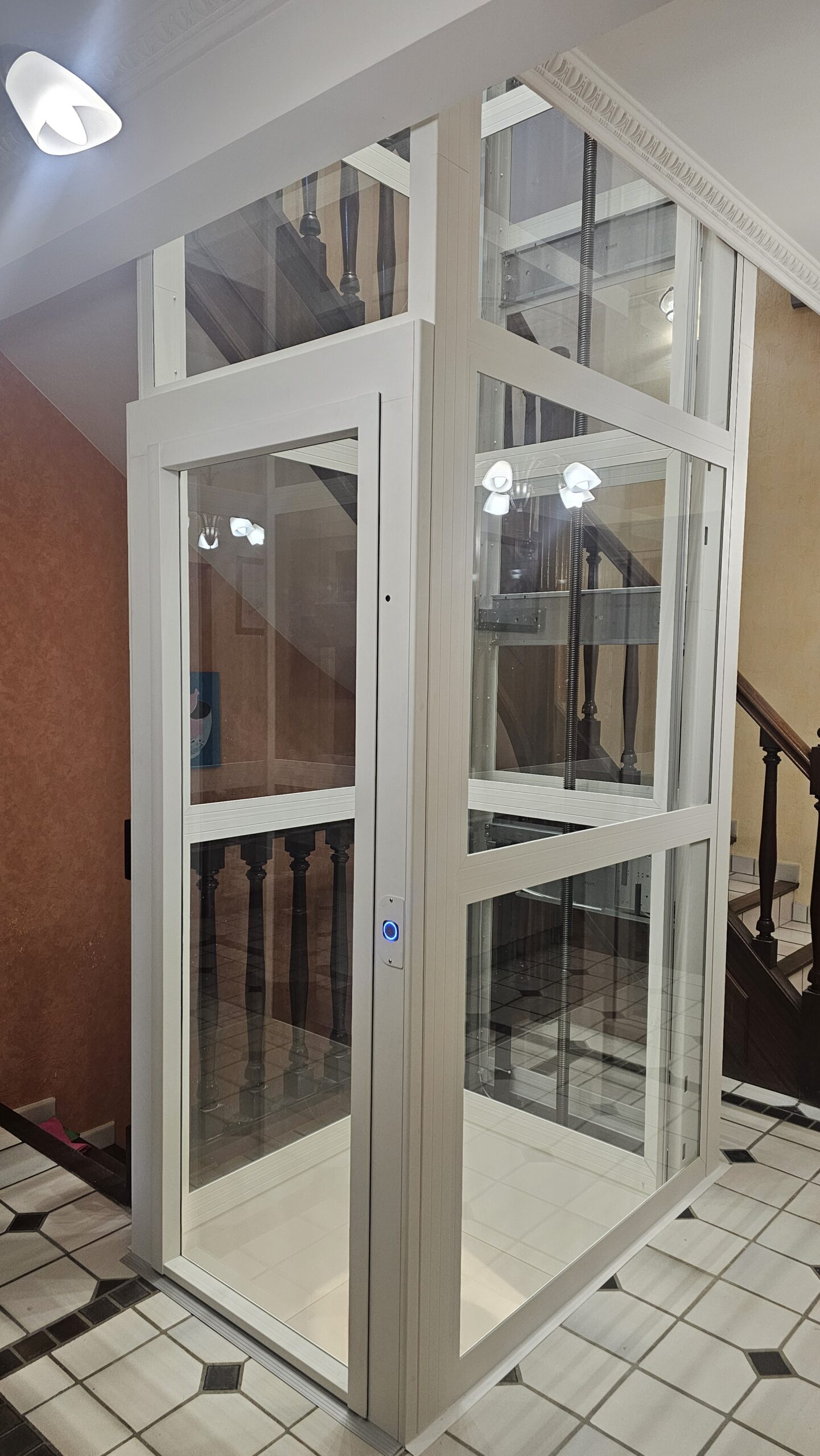

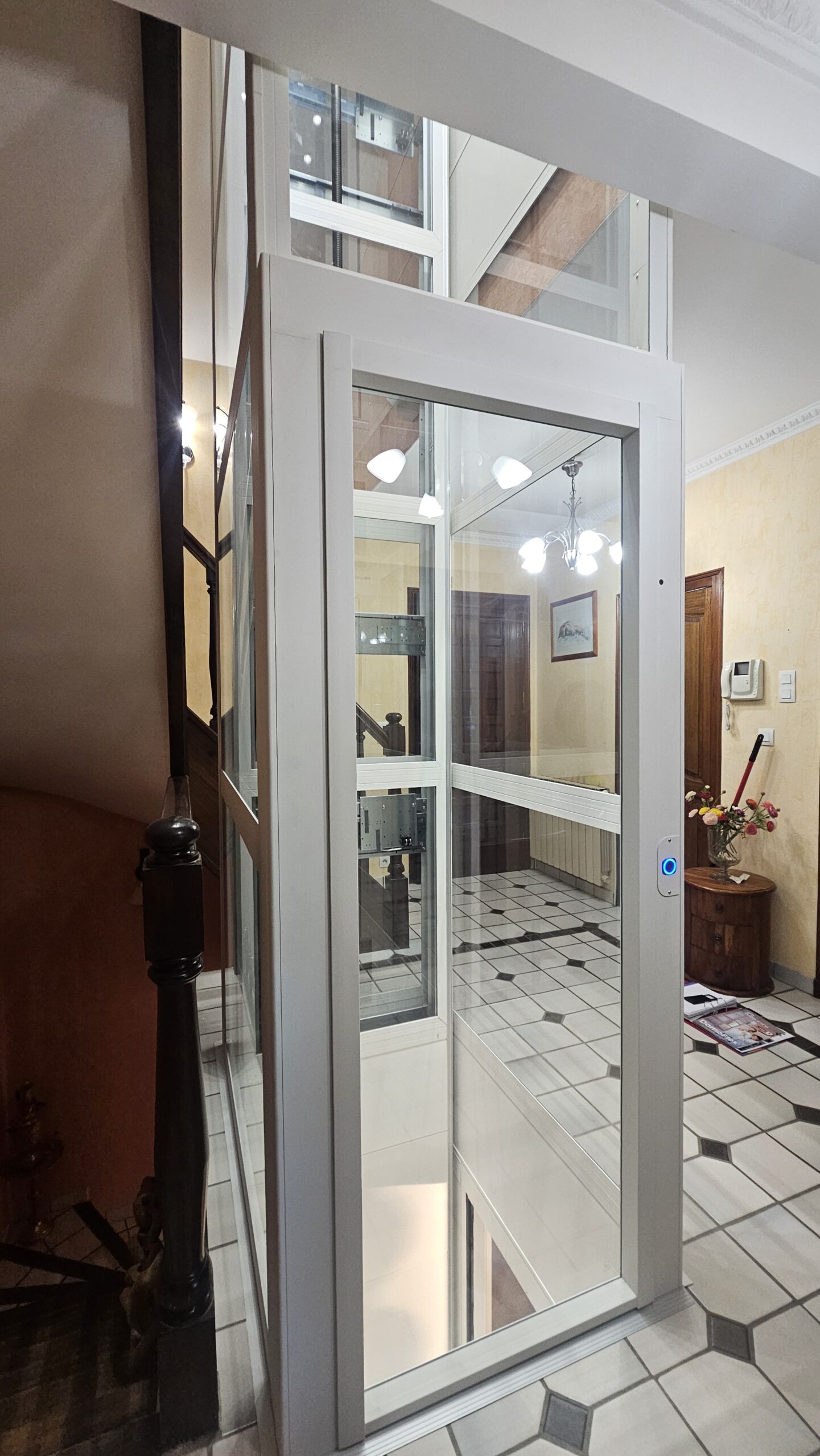

Les portes battantes automatiques : le confort absolu au quotidien

Pourquoi des portes battantes plutôt que coulissantes ?

La configuration de la gaine dans le hall — implantée entre les contraintes structurelles identifiées — ne laissait pas l’espace nécessaire pour des portes coulissantes à translation latérale dans les deux sens. Les portes battantes, qui s’ouvrent dans l’axe de l’accès, étaient la solution adaptée à cet espace contraint.

Mais au-delà de la contrainte, les portes battantes présentent un avantage de confort pour des personnes à mobilité réduite : leur ouverture franche et leur largeur de passage nette sont souvent supérieures à celles des portes coulissantes en configuration résidentielle. Une porte battante bien dimensionnée offre un accès large, direct, sans nécessiter de déplacement latéral.

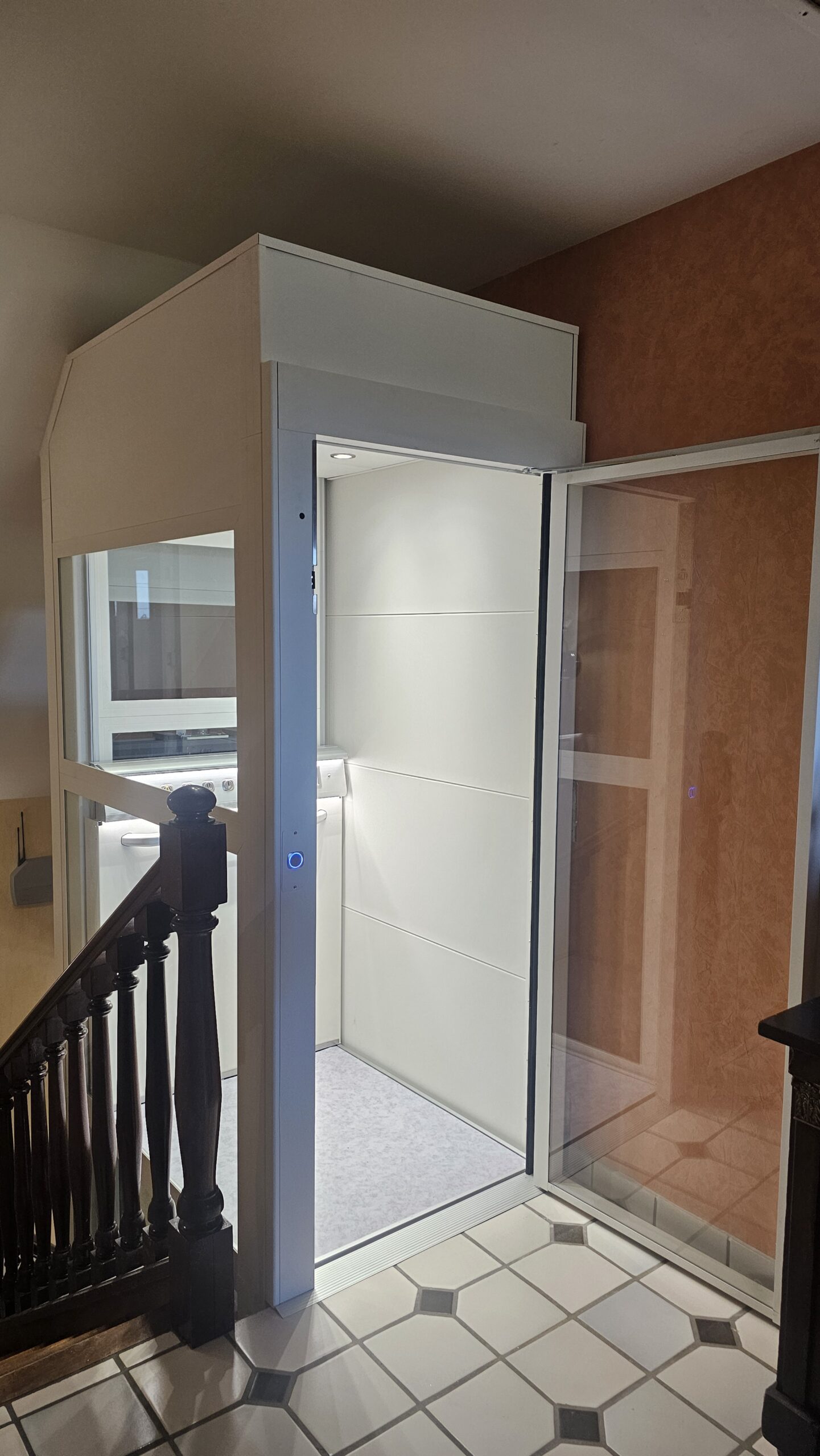

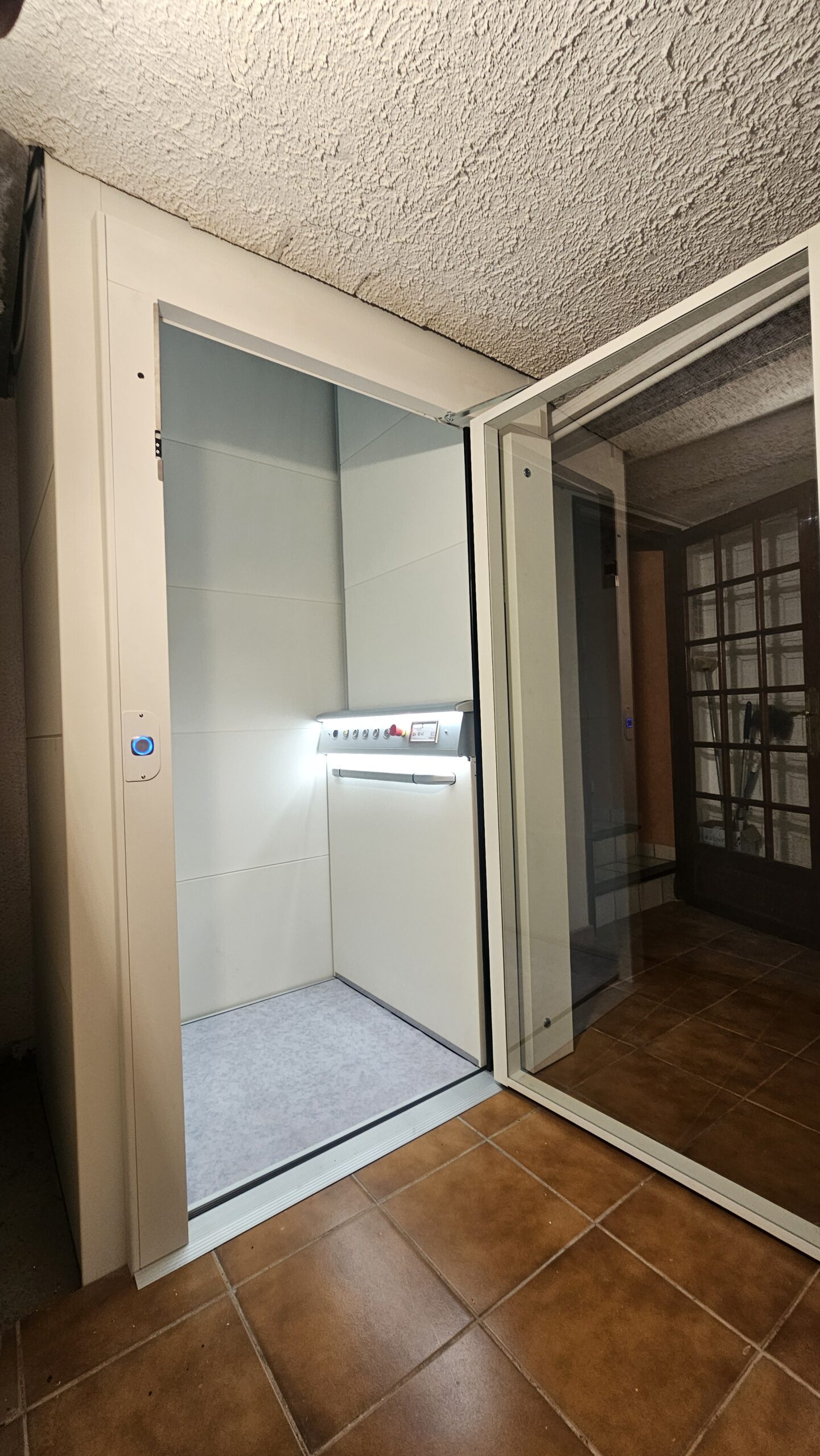

L’automatisme complet : ouverture et fermeture sans manipulation

Ce point est fondamental pour le quotidien de ce couple. La motorisation complète des portes — ouverture automatique à l’arrivée de la cabine, fermeture automatique avant le départ — supprime toute manipulation physique à chaque trajet. Pas besoin de pousser, de tirer, de maintenir : les portes s’ouvrent et se ferment seules, parfaitement synchronisées avec le mouvement de la cabine.

Pour des personnes dont la mobilité est fragilisée par l’âge et des hospitalisations répétées, cette automatisation n’est pas un confort supplémentaire — c’est une condition de l’utilisation autonome et sécurisée de l’appareil au quotidien.

• Détecteur de présence à l’ouverture : aucun risque de fermeture sur une personne en cours d’accès
• Temporisation réglable : le temps d’ouverture s’adapte au rythme de l’utilisateur
• Force de fermeture limitée et bord sensible : arrêt immédiat en cas d’obstacle
• Verrouillage électromécanique homologué : la porte ne peut s’ouvrir que cabine à l’arrêt au bon niveau

L’installation : une pose coordonnée, un résultat sans surprise

Une préparation qui élimine les imprévus

Le jour de l’installation, tout avait été défini : les cotes exactes de la trémie ouvertes par le maçon selon notre plan de réservation, les réservations électriques en place, le radier de sol au sous-sol préparé pour accueillir l’ancrage de la structure. Aucun élément n’a nécessité d’improvisation sur site parce qu’aucun élément n’avait été laissé au hasard lors de l’étude.

La pose s’est déroulée conformément au planning établi. La structure autoporteuse a été montée et alignée sur les cotes définies lors de l’étude — les mêmes cotes qui avaient été vérifiées à chaque niveau lors du relevé préalable. La gaine s’est inscrite exactement dans les volumes identifiés, sans retouche, sans adaptation.

Le moment de vérité : la mise en service

Lors de la mise en service, le couple a effectué ses premiers trajets complets — du sous-sol à l’étage, en passant par le rez-de-chaussée — dans leur propre maison. La cabine montait et descendait silencieusement. Les portes s’ouvraient et se fermaient sans que personne n’ait à intervenir. Le hall, inondé de lumière naturelle à travers les quatre faces vitrées de la gaine, avait changé de nature sans s’être alourdi.

« C’est exactement ce qu’on avait imaginé depuis le début. On ne pensait pas que c’était possible d’avoir quelque chose d’aussi beau dans notre maison. C’est la lumière qui nous a surpris — on ne s’attendait pas à ce que ça apporte autant. »

Premier Ascenseurs dans le Rhône et l’agglomération lyonnaise

Simandres, Saint-Priest et le bassin Est lyonnais

Simandres est l’une des communes résidentielles du bassin est de l’agglomération lyonnaise — entre Saint-Priest, Mions et Communay. Premier Ascenseurs y intervient régulièrement, comme dans l’ensemble du département du Rhône (69) et de la métropole de Lyon. La densité du bâti pavillonnaire dans cette zone génère une demande soutenue pour les solutions d’accessibilité verticale résidentielle.

Nos équipes interviennent dans tout le Rhône : Lyon et sa métropole, Villefranche-sur-Saône, Givors, Mornant, Tarare, ainsi que dans les départements limitrophes — Ain, Isère, Loire — pour les projets qui s’y trouvent.

Le différenciateur Premier Ascenseurs sur les projets complexes

Ce projet à Simandres illustre ce que nous entendons par ‘étude précise’ : ce n’est pas une formule commerciale, c’est une méthode de travail. Relever les cotes sans se satisfaire d’approximations. Identifier les contraintes structurelles avant de proposer une solution. Définir le calepinage panneau par panneau avant de passer la commande. Et livrer un résultat conforme à ce qui a été annoncé.

C’est cette rigueur préalable qui permet d’installer sans improviser. Et c’est elle qui garantit que le client voit, à la livraison, exactement ce qu’on lui avait montré sur le papier.

FAQ — Ascenseur de maison sur 3 niveaux avec contrainte structurelle

Comment gérer une trémie dont le volume ne correspond pas au vide d’escalier existant ?

C’est une problématique fréquente dans les maisons dont le sous-sol a été construit avec des murs de soutien plus épais ou une emprise différente de celle de l’étage. La solution passe par un relevé de cotes indépendant à chaque niveau, ramené à un référentiel vertical commun, pour identifier l’intersection exacte des deux volumes. C’est cette intersection qui définit le gabarit maximum de la gaine — et la faisabilité du projet.

Peut-on vitrer la face machinerie d’un ascenseur DOMOFLEX ?

Oui, avec un verre feuilleté sécurité adapté. Cette option, moins standard que le panneau tôlé classique, nécessite une attention particulière sur le type de verre (feuilleté, non susceptible de projeter des fragments en cas de bris), les jeux de tolérances autour du mécanisme, et l’accessibilité pour la maintenance annuelle. Le résultat esthétique — mécanique visible filtrée par le verre teinté — est remarquable dans les espaces à caractère architectural fort.

Les portes battantes automatiques sont-elles adaptées à tous les emplacements ?

Les portes battantes sont préférables aux portes coulissantes lorsque l’espace latéral est contraint — ce qui est le cas dans de nombreuses implantations en cage d’escalier ou en angle de hall. Leur automatisation complète (ouverture et fermeture motorisées) en fait une solution de confort optimal pour les personnes à mobilité réduite, qui n’ont plus aucune manipulation à effectuer. La configuration (sens d’ouverture, temporisation, force de fermeture) est paramétrable lors de la mise en service.

Combien de temps dure l’installation d’un DOMOFLEX sur 3 niveaux ?

Une installation sur 3 niveaux avec gaine autoporteuse et habillage 4 faces vitrées nécessite généralement 4 à 5 jours de pose, une fois la trémie préparée et les réservations électriques en place. Ce délai inclut le montage de la structure, la pose des vitrages et des profilés, l’installation des portes automatiques, le câblage et le paramétrage, et les tests de mise en service.

Intervenez-vous sur les communes de l’agglomération lyonnaise est (Saint-Priest, Mions, Communay) ?

Oui. Simandres, Saint-Priest, Mions, Communay, Corbas, Marennes et les communes du bassin est lyonnais font partie de notre zone d’intervention régulière. Contactez-nous pour une visite technique gratuite à domicile.
